توضیحات

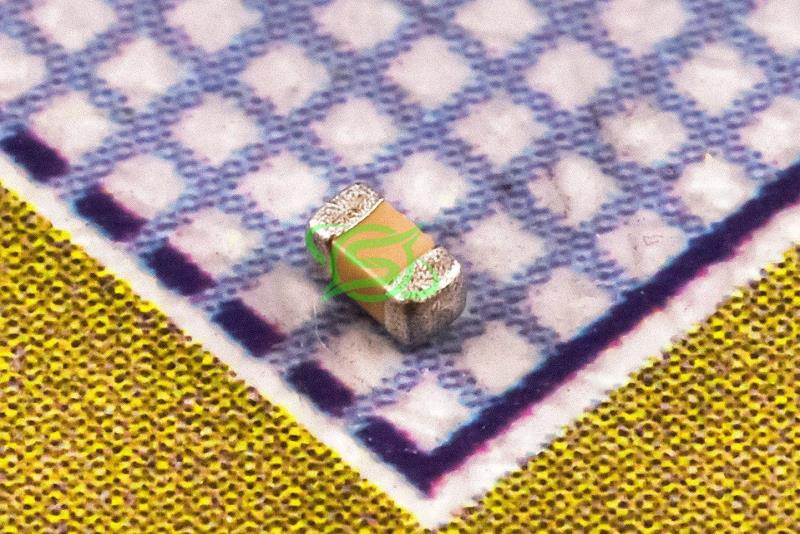

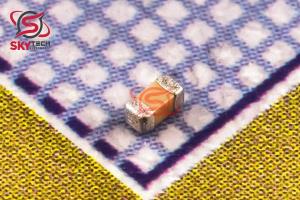

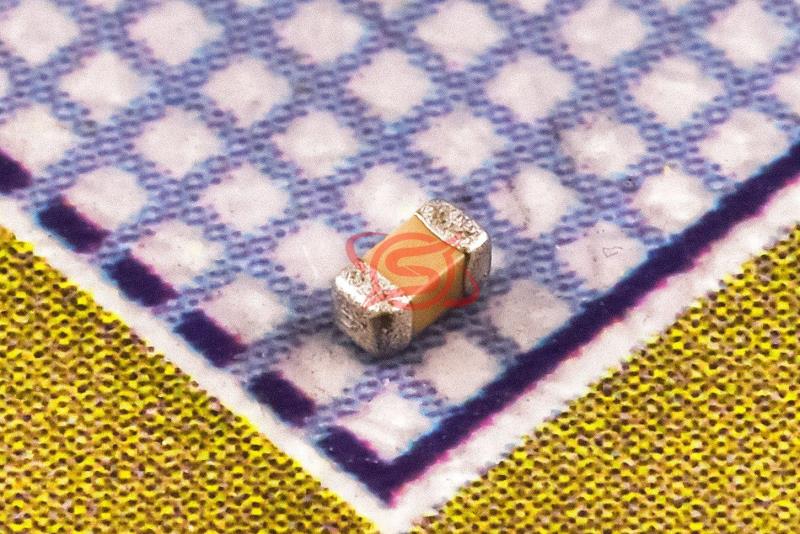

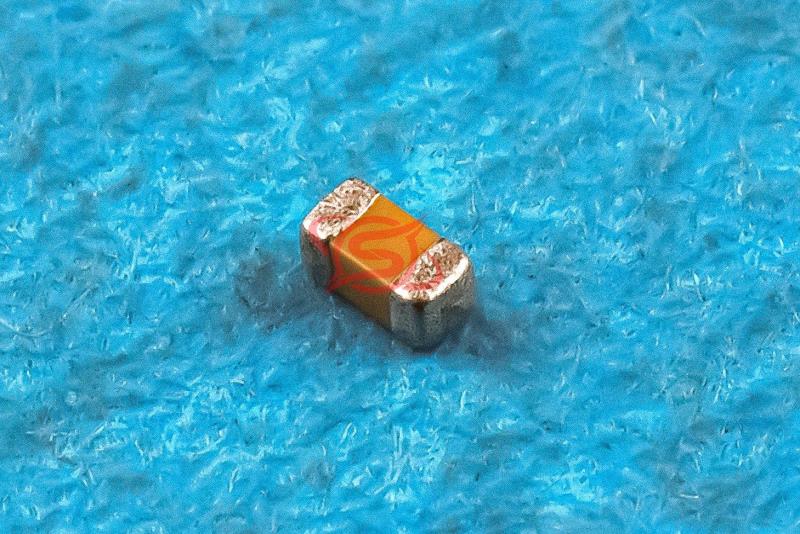

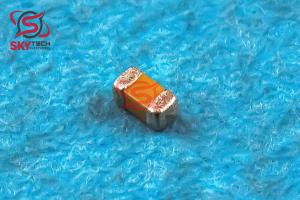

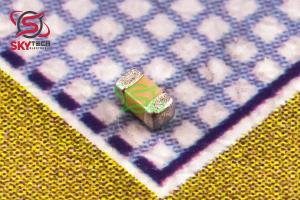

CM105X7R392J50AT يک کد قطعه براي يک خازن سراميکي SMD ( نصب سطحي ) است. براي درک کامل آن، بياييد هر بخش را بررسي کنيم:
CM: اين پيشوند نشان دهنده نوع خازن است. در اين مورد، CM به خازن سراميکي multilayer (چند لايه) اشاره دارد. خازن‌هاي سراميکي به دليل اندازه کوچک، پايداري بالا و قابليت اطمينان در بسياري از کاربردها الکترونيکي استفاده مي‌شوند.
105: اين بخش نشان دهنده مقدار ظرفيت خازن است. اين کد به روش خاصي خوانده مي‌شود: دو رقم اول (10) مقدار واقعي ظرفيت را نشان مي‌دهند و رقم سوم (5) تعداد صفرهايي است که بعد از دو رقم اول قرار مي‌گيرند. بنابراين، 105 به معناي 10 و پنج صفر بعد از آن، يعني 1,000,000 پيکوفاراد (pF) است. به عبارت ديگر، ظرفيت اين خازن 1 ميکروفاراد (UF) است. (هر ميکروفاراد برابر با يک ميليون پيکوفاراد است).
X7R: اين کد نشان دهنده نوع دي‌الکتريک (ماده عايق) خازن است. X7R يک دي‌الکتريک رايج است که تغييرات ظرفيت آن با دما نسبتاً کم است. اين نوع دي‌الکتريک در محدوده دمايي -55 درجه سانتي‌گراد تا +125 درجه سانتي‌گراد عملکرد خوبي دارد و براي کاربردهاي عمومي مناسب است. دي‌الکتريک‌هاي مختلف، ويژگي‌هاي متفاوتي دارند (مانند پايداري دما، ولتاژ قابل تحمل و غيره).
392: اين بخش نشان دهنده اندازه فيزيکي خازن است که به صورت کد بيان مي‌شود. اين کد معمولاً با استانداردهاي EIA يا JIS مطابقت دارد و ابعاد خازن را مشخص مي‌کند. براي دقيق‌تر دانستن اندازه، بايد به ديتاشيت سازنده مراجعه کنيد. با اين حال، مي‌توان گفت که اين کد به طور کلي به يک اندازه نسبتاً کوچک اشاره دارد. براي مثال، ممکن است اندازه آن 0603 يا 0805 باشد (اين اعداد بر حسب اينچ هستند و طول و عرض خازن را نشان مي‌دهند).
J: اين حرف نشان دهنده تلورانس (دقت) ظرفيت خازن است. J به معناي تلورانس ±5 درصد است. اين يعني مقدار واقعي ظرفيت خازن مي‌تواند 5 درصد بيشتر يا کمتر از مقدار اسمي (1UF) باشد.
50: اين عدد نشان دهنده حداکثر ولتاژ قابل تحمل خازن است. در اين مورد، 50 به معناي 50 ولت DC است. اين ولتاژ، حداکثر ولتاژي است که خازن مي‌تواند بدون آسيب تحمل کند.
AT: اين دو حرف معمولاً کد سازنده يا اطلاعات اضافي ديگري هستند و در مورد عملکرد الکتريکي خازن اطلاعات خاصي نمي‌دهند
Description
CM105X7R392J50AT is a part number for a SMD (surface mount) ceramic capacitor. To fully understand it, let s examine each part:
CM: This prefix indicates the type of capacitor. In this case, CM refers to a multilayer ceramic capacitor. Ceramic capacitors are used in many electronic applications due to their small size, high stability, and reliability.
105: This part indicates the capacitance value of the capacitor. This code is read in a special way: the first two digits (10) indicate the actual capacitance value, and the third digit (5) is the number of zeros that follow the first two digits. So, 105 means 10 followed by five zeros, which is 1,000,000 picofarads (pF). In other words, the capacitance of this capacitor is 1 microfarad (UF). (One microfarad is equal to one million picofarads).
X7R: This code indicates the type of dielectric (insulating material) of the capacitor. X7R is a common dielectric with a relatively low capacitance change with temperature. This type of dielectric performs well in the temperature range of -55°C to +125°C and is suitable for general applications. Different dielectrics have different characteristics (such as temperature stability, withstand voltage, etc.).
392: This section indicates the physical size of the capacitor, expressed as a code. This code usually complies with EIA or JIS standards and specifies the dimensions of the capacitor. For more accurate size, you should refer to the manufacturer s datasheet. However, it can be said that this code generally refers to a relatively small size. For example, it may be 0603 or 0805 (these numbers are in inches and indicate the length and width of the capacitor).
J: This letter indicates the tolerance (accuracy) of the capacitor s capacitance. J stands for ±5% tolerance. This means that the actual capacitance value of the capacitor can be 5% more or less than the nominal value (1UF).
50: This number indicates the maximum voltage that the capacitor can withstand. In this case, 50 means 50 volts DC. This voltage is the maximum voltage that the capacitor can withstand without damage.
AT: These two letters are usually a manufacturer code or other additional information and do not provide any specific information about the electrical performance of the capacitor.
|
